Supraconductivité

Supraconductivité.
I. Matériels.
1) 1 L de diazote liquide N2 (l) dans un vase Dewar.
2) 1 pastille supraconductrice et 1 aimant au néodyme .
3) 1 boite de Petri et 1 petite pince .
II. Action.

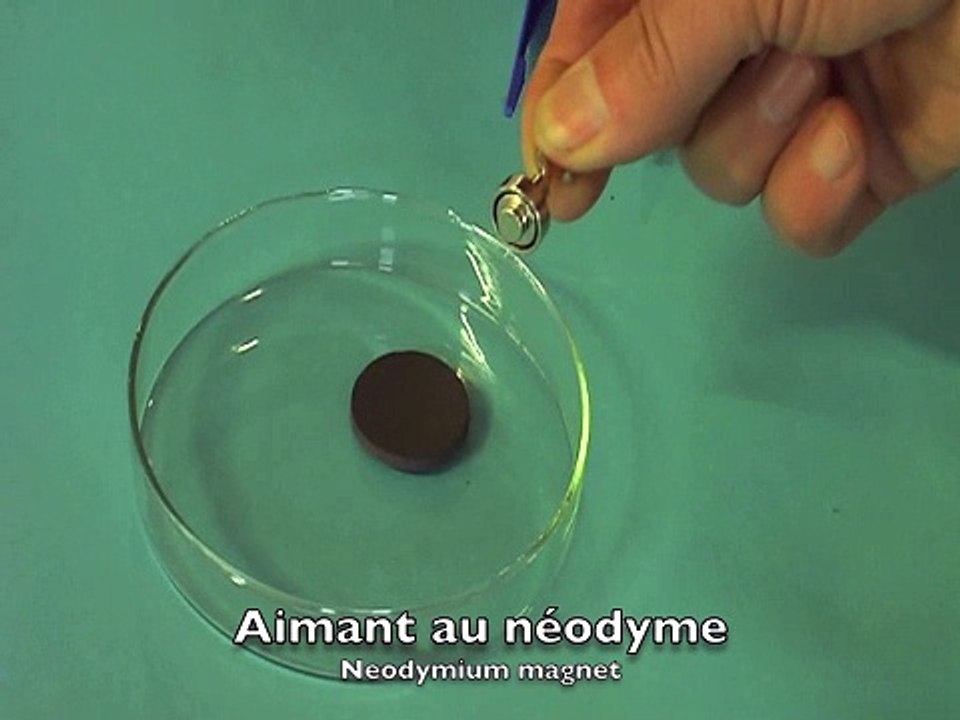

1) On place l’aimant sur la pastille à température ambiante.
2) On verse le diazote liquide N2 (l) pour refroidir l’ensemble.
3) L’aimant flotte à 3 ou 4 mm au dessus de la pastille. L’humidité ambiante forme un brouillard blanc.
4) La température augmente ce qui permet à l’aimant d’atterrir doucement sur la pastille.
III. Que s’est–il passé ?
1) La pastille supraconductrice YBa2Cu3O7 a une température critique de 92 K ou -181°C.
2) Le diazote liquide N2 (l) est à 77 K ou -196°C.Il se met à bouillir au contact de la paroi à 20°C de la boite de Petri.
3) Dès que le refroidissement est suffisant, le champ magnétique induit dans la pastille repousse l’aimant qui se met à léviter.
4) La température remonte et l’effet Meissner disparaît.
IV. Précautions.
1) Ne pas toucher le diazote liquide N2 (l) avec les doigts.
2) Travailler dans une pièce aérée.
3) Lire les fiches de sécurité FDS du diazote liquide N2 (l) .









Superconductivity.

I. Equipment :
1) 1 L of nitrogen liquid N2 (l) in a Dewar.
2) 1 superconductive ceramic disc and 1 neodymium magnet.
3) 1 Petri dish and 1 plastic forceps .
II. Action :

1) The magnet is placed on the disc to room temperature.
2) Pour nitrogen liquid N2 (l) to cool all.
3) The magnet floats 3 or 4 mm above the disc. Air humidity generates a white cloud.
4) Temperature increases which allows magnet landing smoothly on the disc.

III. What happened ?
1) The superconducting YBa2Cu3O7 disc has a critical temperature of 92 K or -181 ° C.
2) The nitrogen liquid N2 (l) is at 77 K or -196 ° C. It begins boiling in contact with the Petri dish at 20 ° C.
3) Once cooled enough, the magnetic field induced in the disc pushes the magnet who levitates.
4) The temperature goes up and the Meissner effect disappears.

IV. Precautions :
1) Avoid spilling nitrogen liquid , do not touch it with bare hand.
2) Work in a ventilated area to avoid possible suffocation due to too much nitrogen gas.
3) Read MSDS nitrogen N2 (l) .
