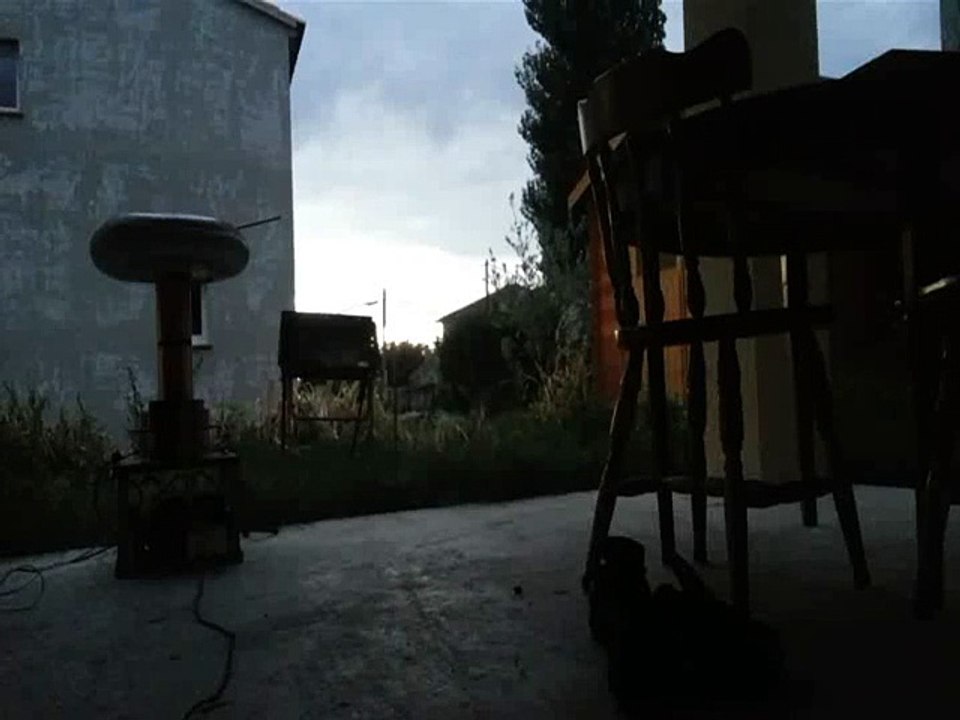

My first drsst
14 Views • Oct 27, 2015
Description
Driver is based on UD 2.5
Secondary : 100x360 mm of 0.22mm wire f=135 KHz
Primay: copper tubing 8 mm diameter
Tank cap : 12 series of 4 Wima FKP1 1600V 33nF
Full bridge of 2MBI300S-120 IGBT.
Filtering cap : 2x2200 uF 385V
220V/8A
Breakout is 85cm from ground.
