Calculando um diplexer

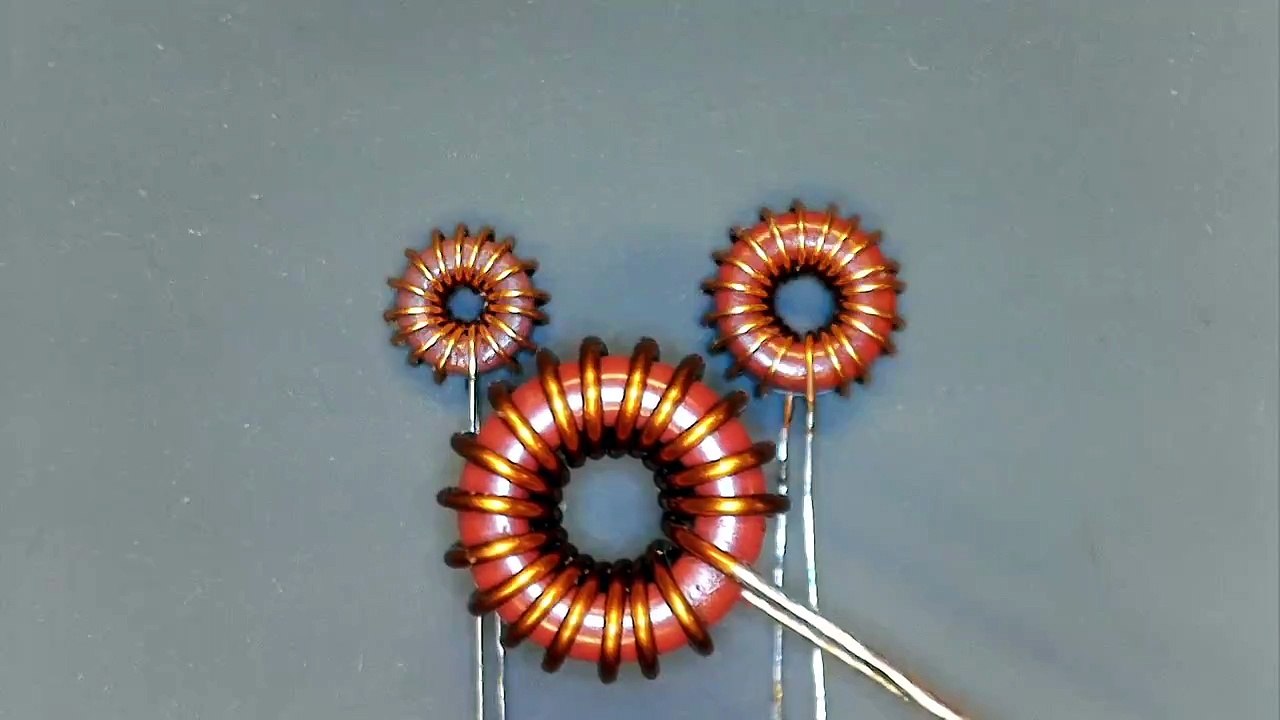

Um vídeo onde calculo um diplexer para as bandas dos 2 m e 70 cm, a ser usado para trabalhar com satélites de baixa órbita. Apenas com o objectivo de manter a relação de ondas estacionárias (ROE ou SWR) a um nível mais ou menos previsível, os filtros calculados no decurso deste exercício não são muito selectivos, mais são o suficiente para a aplicação em causa. Adicionalmente, faço o cálculo dos indutores a serem empregues nos filtros do diplexer.

Calculadora de filtros: https://markimicrowave.com/technical-resources/tools/lc-filter-design-tool/

Brochura técnica da Amidon: https://www.amidoncorp.com/product_images/Amidon-Tech-Data-Flyer-v19.pdf

Calculadora de indutores no site Changpuak: https://www.changpuak.ch/electronics/amidon_toroid_calculator.php

Calculadora de indutores no site do VK3CPU: https://miguelvaca.github.io/vk3cpu/toroid.html

Blogue: http://www.bloguetronica.com/

Data: 22 de Março de 2026
