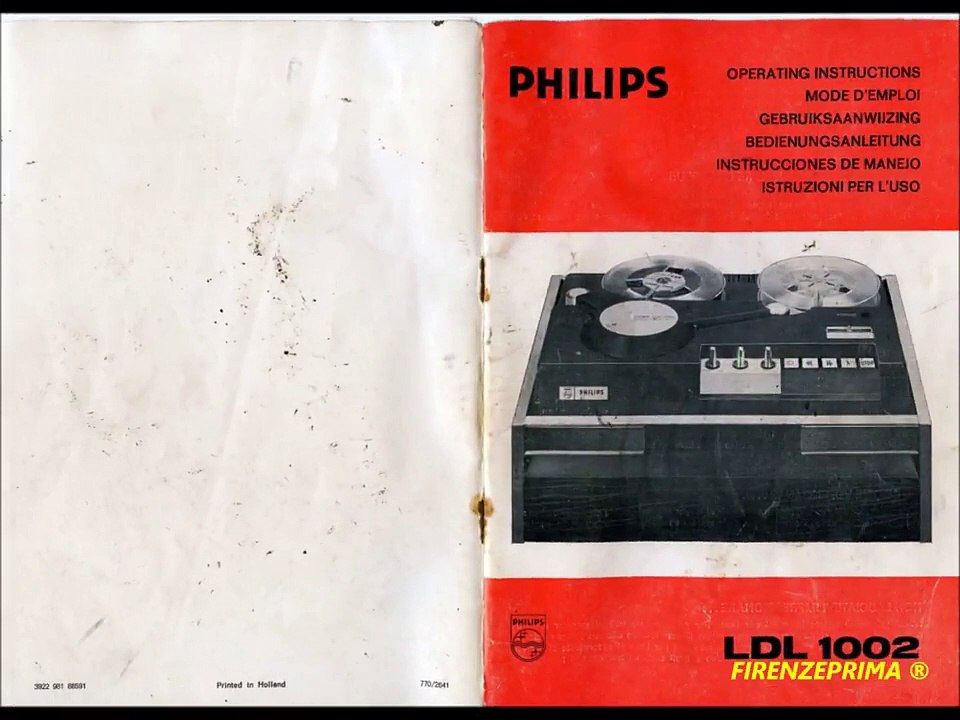

Philips LDL 1002 operating instruction 1969

LDL è un formato video analogico progettato da Philips nel 1968 per il mercato degli utenti domestici. E 'supportato scatti in bianco e nero con una larghezza di banda video di circa 2,2 MHz. La registrazione è stata effettuata per la prima volta su un nastro largo solo ½ pollice (1,27 cm) e senza una cassetta circostante . Quando si usano bobine da 450 m, è possibile registrare 45 minuti di immagini e suoni. Il primo formato video in bianco e nero è stato sviluppato da Ampex nel 1956. Nel 1969, Philips presentò il videoregistratore LDL 1002 e lo stesso tipo LDL 1000 con un alloggiamento più semplice alla 26a mostra radiofonica a Stoccarda e alla Fiera di Hannover [2] ; e Grundig proposto un modello identico sotto il nome BK 100 al mercato. Con prezzi dei dispositivi inferiori a 2.000 DM, la registrazione di programmi televisivi è diventata accessibile per gli utenti domestici per la prima volta.
Nel disegno, le dimensioni e il peso, il VCR corrispondeva approssimativamente agli poi registratori . L'operazione era relativamente semplice per l'uso domestico; così z. B. il controllo dell'immagine e del suono mediante due controlli di livello. Con un tale registratore, i segnali potrebbero quindi essere registrati direttamente dal ricevitore televisivo; era richiesto un adattatore - per lo standard televisivo PAL o per il sistema televisivo americano NTSC . [2] Inoltre, è stato necessario, nè all'inizio del gioco monitoraggio regolare.
Tuttavia, in linea di principio, una registrazione di immagini richiede una larghezza di banda significativamente maggiore rispetto a una registrazione audio pura . Per questo motivo, i videoregistratori devono affrontare richieste molto più elevate nel processo di registrazione: il nastro dovrebbe essere spostato oltre le rigide testine di registrazione o di riproduzione comuni nei registratori , il che comporterebbe una velocità del nastro di circa 5 m / s. Oppure risulta - se ciò non deve essere evitato per motivi economici - la necessità di una densità di registrazione più elevata . Lo sviluppo della cosiddetta pista elicoidale è servito a questo scopo-Processo di registrazione con due testine video rotanti, per cui è sufficiente una velocità di trasporto del nastro di 18,48 cm / s. La rotazione del tamburo della testina determina una velocità relativa tra la cinghia e la testina di 8,08 m / s. Il tamburo della testa è metà, cioè 180 °, avvolto attorno alla cintura. Il metodo della traccia elicoidale era già stato introdotto da Ampex nel 1961, ma per nastri larghi 2 pollici (5,08 cm).
Una peculiarità tecnica sono le due piastre della cinghia azionate dal motore del cabestano tramite un accoppiamento magnetico . [3] Il tamburo della testata viene azionato da una cinghia piatta e frenato fino alla velocità desiderata mediante un freno a correnti parassite.
